TSV技术解读：有效扩展DRAM容量及带宽

随着近来人工智能（AI），机器学习，高性能计算，图形和网络应用的快速增长和广泛扩展，对存储器的需求比以往任何时候增长得都快。然而，传统的主存储器DRAM已不足以满足此类系统要求。另一方面，数据中心中的服务器应用程序对存储器提供更高容量的需求。传统上，通过增加每个插槽的存储通道数量并采用更高密度的DRAM双列直插式内存模块（DIMM）来扩展内存子系统的容量。但是，即使使用最先进的16Gb DDR4 DRAM，系统内存容量需求对于某些应用程序（例如内存数据库）也可能变得不足。

存储器中的直通硅（TSV）已经成为一种用于容量扩展和带宽扩展的有效基础技术。这是一种在整个硅晶圆厚度上打孔的技术，目的是在芯片的正面到背面形成数千个垂直互连，反之亦然。在早期，TSV仅被视为一种封装技术，只是替代了引线键合。但是，多年来，它已成为扩展DRAM性能和密度必不可少的工具。如今，DRAM行业有两个主要用例，已经成功生产了TSV，以克服容量和带宽扩展限制。它们是3D-TSV DRAM和高带宽存储器（HBM）。

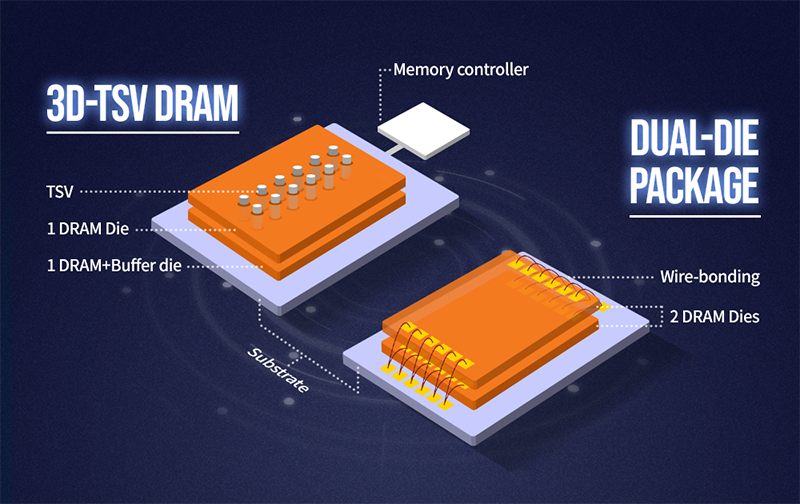

除具有线焊管芯堆叠的传统双芯片封装（DDP）外，诸如128和256GB DIMM（具有2High和4High X4 DRAM的基于16Gb的2rank DIMM）之类的高密度存储器也正在采用3D-TSV DRAM。在3D-TSV DRAM中，2或4个DRAM裸片彼此堆叠，其中只有最底部的裸片从外部连接到存储控制器。其余管芯通过内部提供输入/输出（I / O）负载隔离的许多TSV互连。与DDP结构相比，这种结构通过I / O负载的去耦实现了更高的引脚速度，并通过消除了堆叠芯片上不必要的电路组件重复而降低了功耗。

另一方面，HBM的创建主要是为了弥补片上系统（SoC）高带宽需求和主存储器的最大带宽供应能力之间的带宽差距。例如，在AI应用中，每个SoC的带宽需求（尤其是在培训应用中）可能会超过几个TB / s，这是常规主存储器无法满足的。具有3200Mbps DDR4 DIMM的单个主内存通道只能提供25.6GB / s的带宽。即使是具有8个内存通道的最先进的CPU平台也只能提供204.8GB / s的速度。另一方面，围绕单个SoC的4个HBM2堆栈可提供> 1TB / s的带宽，能够弥补它们的带宽差距。根据不同的应用程序，HBM既可以单独用作缓存，也可以用作两层内存中的第一层。

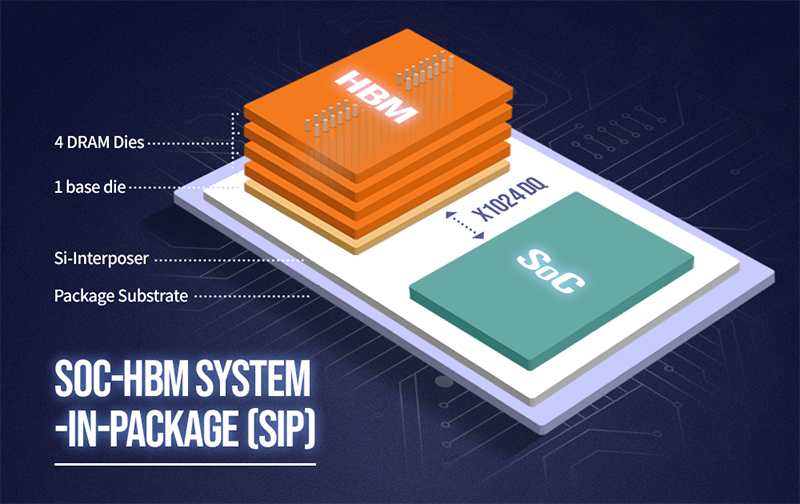

HBM是一种封装内存储器，它通过同一封装内的硅中介层与SoC集成在一起。这使它能够克服数据I / O封装管脚限制的最大数量，而传统的片外封装则存在这种局限性。已在实际产品中部署的HBM2由4或8高堆栈的8Gb裸片和1024个数据引脚组成，每个引脚以1.6〜2.4Gbps的速度运行。每个HBM堆栈的密度为4或8GB，带宽为204〜307GB / s。

SK海力士一直致力于在HBM和高密度3D-TSV DRAM产品方面保持行业领先地位。最近，SK hynix宣布成功开发了HBM2E器件，这是HBM2的扩展版本，其密度高达16GB，每个堆栈的带宽为460GB / s。通过将DRAM裸片密度增加到16Gb，并在1.2V电源电压下，在1024个数据IO上实现每引脚速度3.6Gbps的速度，使之成为可能。SK海力士也正在扩大128〜256GB 3D-TSV DIMM的阵容，以满足其客户对更高密度DIMM的需求。

TSV技术现在已经达到一定程度的成熟，能够构建具有数千个TSV的最新产品，例如HBM2E。然而，将来，在保持高组装良率的同时，减小TSV间距/直径/纵横比和管芯厚度将变得更具挑战性，并且对于持续的未来器件性能和容量缩放至关重要。这样的改进将允许减少TSV负载，减少TSV相对管芯尺寸部分以及将堆叠数量扩展到12Highs以上，同时仍保持相同的总物理堆叠高度。通过不断创新TSV产品和技术，SK海力士将继续致力于将自己定位在存储技术领导地位的最前沿。
