三星发布第六代100+层V-NAND,生产效率提高20%以上,已开始批量生产250GB SSD

编辑:Helen   发布:2019-08-06 15:19

三星宣布推出首个100+层且单栈(Single-stack)设计的新的V-NAND,突破了目前3D NAND堆叠的限制,实现了卓越的速度和能效,还计划从2020年开始在韩国平泽工厂扩大第六代V-NAND生产,以更好地满足全球客户的需求。

三星第六代V-NAND是继其推出90层以上V-NAND后仅13个月所推出的新一代V-NAND,同时三星还将批量生产周期缩短了4个月,以确保其在业界领先的性能、能效和生产效率。

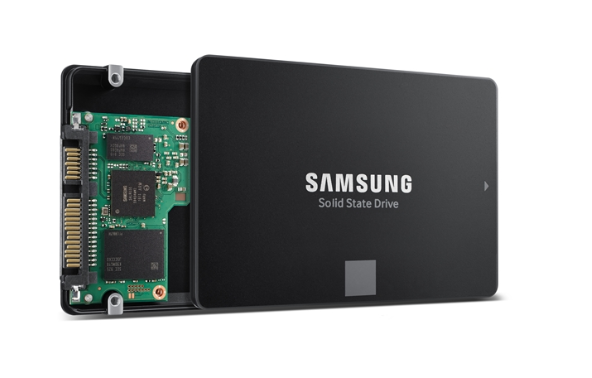

三星基于其第六代V-NAND技术将提供高速、大容量的SSD和eUFS解决方案,目前已开始批量生产250GB SATA SSD,采用的是第六代(1xx层)256Gb TLC V-NAND。三星还计划在2019下半年推出基于512Gb TLC V-NAND的SSD和eUFS,用于满足全球移动和PC制造商的需求。

三星是利用独特的“通道孔蚀刻”技术,新的V-NAND在之前的9x层堆叠结构上增加了大约40%。这是通过建立一个由136层组成的导电模具堆,然后从上到下垂直穿透圆柱形孔,创建统一的三维电荷阱闪光(CTF)单元来实现的。

随着每个单元区域的模具堆叠高度的增加,NAND Flash芯片往往更容易出错和读取延迟。为了克服这些限制,三星公司采用了一种优化的电路设计,使其能够实现最快的数据传输速度,写入操作的速度低于450微秒(μs),读取速度低于45微秒。与上一代相比,这意味着性能提高了10%以上,而功耗降低了15%以上。

由于这种优化设计,三星将能够研发出超过300层的下一代V-NAND解决方案,只需采用三个当前的堆栈,同时不会影响芯片性能或可靠性。三星的100+层与美光128层(64层+64层)3D NAND结构不同。

另外,三星256Gb容量的NAND Flash所需的通道孔数量已从上一代的9.3亿个孔减少到6.7亿个孔,从而减小芯片尺寸和减少工艺步骤,这使得生产效率提高了20%以上。

三星还计划将其新的3D V-NAND应用到新一代移动设备和企业服务器等领域,还将扩展到对高可靠性要求较高的汽车市场。

三星电子(Samsung Electronics)产品解决方案与开发执行副总裁Kye Hyun Kyung表示:“通过将尖端的3D NAND技术引入批量生产,能够及时推新的闪存产品系列,并显著提高产品的速度和降低功耗。随着下一代V-NAND产品开发周期的缩短,将帮助快速扩展基于512GB V-NAND的高速大容量解决方案的市场。”
