英特尔QLC SSD累计产量破千万!读取密集型应用为其主战场

编辑:Mavis   发布:2020-02-12 11:56

近日,英特尔宣布于2018年底开始在大连工厂生产的基于QLC 3D NAND SSD已经累计生产1000万个,标志着QLC朝着成为大容量存储的主流技术又近了一步。

英特尔客户SSD战略规划和产品营销总监Dave Lundell表示,许多公司都在谈论QLC技术,但英特尔已经实现了大规模交付,我们已经看到了市场对具有成本优势的大容量QLC存储技术以及英特尔QLC存储解决方案的强烈需求。

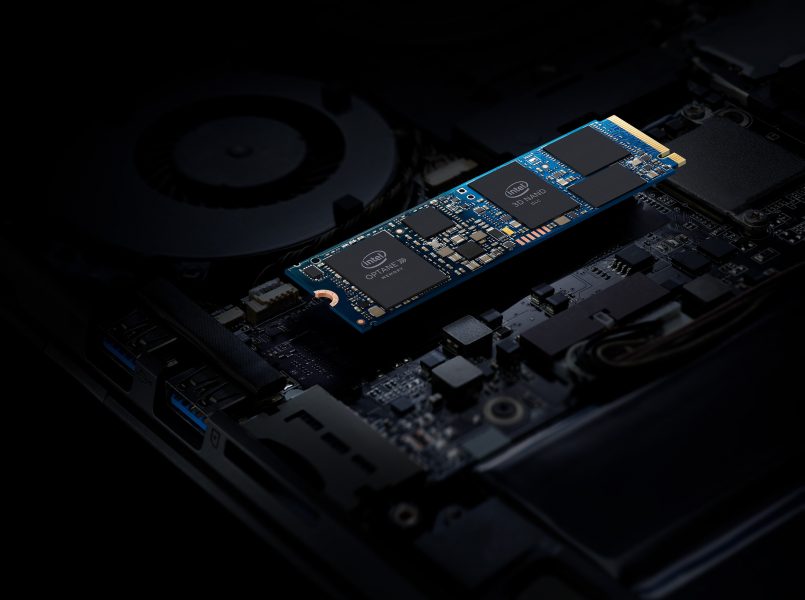

目前,英特尔QLC 3D NAND主要应用于660P系列、665P系列和傲腾Memory H10存储解决方案中。其中,值得一提的是,傲腾Memory H10是一款融合了存储级内存(SCM)、NAND闪存于一体的“混合固态盘”。对要求低延迟传输速率的数据存储在SCM中,对没有要求低延迟的数据存储在NAND闪存介质中。


图片来源:中国闪存市场

扬长避短,QLC技术或在读取密集型应用大放异彩

随着市场对高密度、大容量、高性能存储设备的需求日益增长,各大存储原厂纷纷不遗余力致力于提升每片晶圆的存储密度。截止2019年,三星、铠侠/西部数据、美光/英特尔和SK海力士均已经实现90+层 TLC 3D NAND的量产,并纷纷推出90+层QLC产品。根据之前媒体报道,英特尔将在今年推出144层QLC 3D NAND。

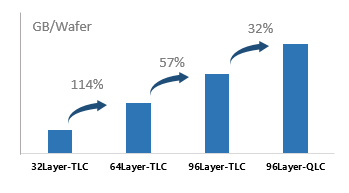

闪存技术的每一次升级,同等大小的Wafer晶圆产出的Die的数量更多,成本也就更低。从32层3D NAND发展到128层3D NAND,每平方GB量增长了3倍多,这是推动NAND Flash容量呈现持续增长趋势的主要因素。


数据来源:中国闪存市场

当然,QLC技术虽然能带来更大的存储容量以及更低廉的单位成本,但是因为其稳定性较差以及P/E寿命仅为SLC的百分之一而备受质疑,这也是阻碍其大规模普及的重要原因。

然而,我们之前忽略了NAND Flash颗粒的一个闪光点,即NAND Flash颗粒仅在写入时会产生磨损,而读取应用产生的磨损微不足道。但是,目前作为大容量存储主要介质的HDD在读取和写入时均会产生磨损。因此,QLC技术在读取密集型应用上有着得天独厚的优势。此外,主控及纠错技术的发展也进一步促进了QLC的普及。


图片来源:网络

除了英特尔以外,三星、美光及西部数据也十分重视QLC在读取密集型应用方面的优势。其中,美光和西部数据已经就QLC相关产品向客户送样。三星也构建了从Z-SSD到QLC SSD的全方位产品线。

不断优化存储架构,实现更高密度存储

目前,市场上主流的3D NAND均基于垂直沟道,水平堆叠栅极。通过立体堆叠提升容量,同时兼具性能更佳,寿命更长的优点。在这种架构下,根据存储原理的不同又可分为浮动栅极架构和电荷捕捉型架构。

随着英特尔和美光的分手,英特尔将可能成为浮动栅极结构的唯一践行者。铠侠虽然在去年12月份发布新型3D半圆形分裂浮动栅极闪存单元“Twin BICS Flash”,但是目前仍无产品产出。

英特尔介绍,在过去的十年中,英特尔一直在开发QLC相关技术。2016年,英特尔研发团队将浮动栅极技术的方向改为垂直,并包覆在栅极中。此项改进使3D TLC技术的存储密度提升至384 Gb/die。到2018年64层3D QLC闪存芯片成为现实,存储密度达1,024 Gb/die。

身处以需求为导向的存储市场中,加上行业内企业之间竞争激烈,定会催生更多先进技术。无论是100+层堆叠的3D NAND还是QLC甚至PLC技术都是为更好的满足日益增长的存储需求。而随着5G部署推进,物联网、车联网、人工智能将会释放出更多的市场需求,存储市场也将会迭代出性能更优,容量更大的存储产品,让我们拭目以待!
