SM3260AD+BGA K9GCGY8S0A*2方案的16GB USB3.0 UPA产品，相较于UDP产品虽然体积较大，也没有抗震、耐高温等特点，不过存储容量够大，而且可以变换外壳，制作出精美的样式。测试内容包括：基本应用测试、速度测试、性能测试等，其中速度测试会采用3款以上不同的软件进行测试，同样分USB 2.0和USB 3.0设备进行测试。
|

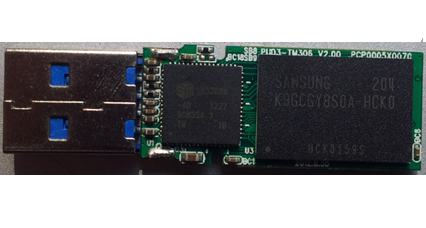

主控:SM3260AD |
Flash & ID: K9GCGY8S0A*2 [EC AE A4 7A 68 C4*2] |
|
|
MP Tool: M0124 |
Flash MP Set：Twin，2-Plane |
|
|
Tester VER：V 2.5.10 |
ISP VER：ISP 130114-AD- |
|
|
PCB VER：PUD3-TM306 V2.00 |
PCB P/N：PCP0005X0070 |
|
|
电源IC型号：SY8008BAAC-ADJ |
||
|
激光码: K9GCGY8S0A-HCK0 |
加工厂:三星原厂 |
料号：HAP0005S0139 Flash料号: ICP6422S0034 |
测试结果：
1、Ready boost 测试
Random read speed test with 4KB file size：
Random write speed test with 512KB file size：
.png)

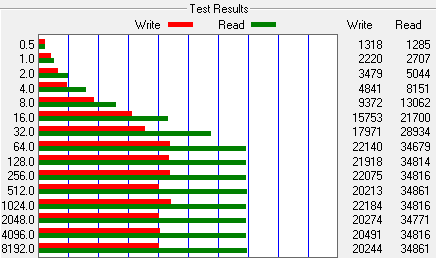

2、ATTO Disk Benchmark测试
USB 3.0 USB 2.0
3、HDBENCH测试
USB 3.0
USB 2.0

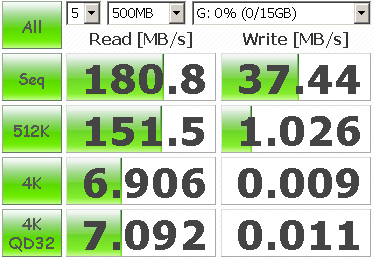

4、Crystal Disk Mark 3.0测试
USB 3.0
USB 2.0
测试结果：
|
测试项 |
测试内容 |
OS |
接口 |
结果 |
|
多次格式化 |
格式 FAT32、ex FAT、NTFS |
WINDOWS XP |
USB2.0/3.0 |
PASS |
|
弹出 |
弹出设备 |
PASS |
||
|
休眠唤醒 |
在拷贝过程中休眠1min后唤醒 |
PASS |
||
|
拔插 |
在3.0接口拔插200次，每次均能上盘识别 |
PASS |
测试结果：
|
编号 |
PC S3待机 |
待机电流 |
写电流 |
读电流 |
容量 |
|
#2 |
2.53mA |
94.6mA |
165.3～177.8mA |
179.3~187.8mA |
14.9GB |
|
#3 |
2.40mA |
96.4mA |
167.5～178.0mA |
174.2~181.9mA |
|
|
#4 |
2.46mA |
96.5mA |
168.2～178.5mA |
172.6~180.5mA |
测试结果：
|
编号 |
主板芯片 |
Burn-IN Time |
cycle |
Error(times) |
Remark |
|
#5 |
Colorfull P67H Intel H67 |
39h56m |
18900 |
0 |
Random（3.0） |
|
#6 |
39h56m |
18901 |
0 |
||
|
#7 |
技嘉GA H61M-USB3 |
39h55m |
18997 |
0 |
|
|
#8 |
39h55m |
18117 |
0 |
||
|
#9 |
Intel G41+Intel 82801GB(ICH7/R) |
39h12m |
17399 |
0 |
|
|
#10 |
39h12m |
17400 |
0 |
||
|
样品老化后拷贝文件匹配测试均OK |
|||||
测试结果：
|
测试项 |
测试内容 |
OS |
接口 |
结果 |
|
多次格式化 |
格式 FAT32、ex FAT、NTFS |
WINDOWS XP |
USB2.0/3.0 |
PASS |
|
弹出 |
弹出设备 |
PASS |
||
|
休眠唤醒 |
在拷贝过程中休眠10min后唤醒 |
PASS |
||
|
拔插 |
在3.0接口拔插200次，每次均能上盘识别 |
PASS |
